【檢測目的】

·檢測孔有無

·檢測孔尺寸

·是否通孔

【客戶要求】

·精度為±0.05mm

·6s拍64個

·8個相機進行拍攝每個相機拍8個

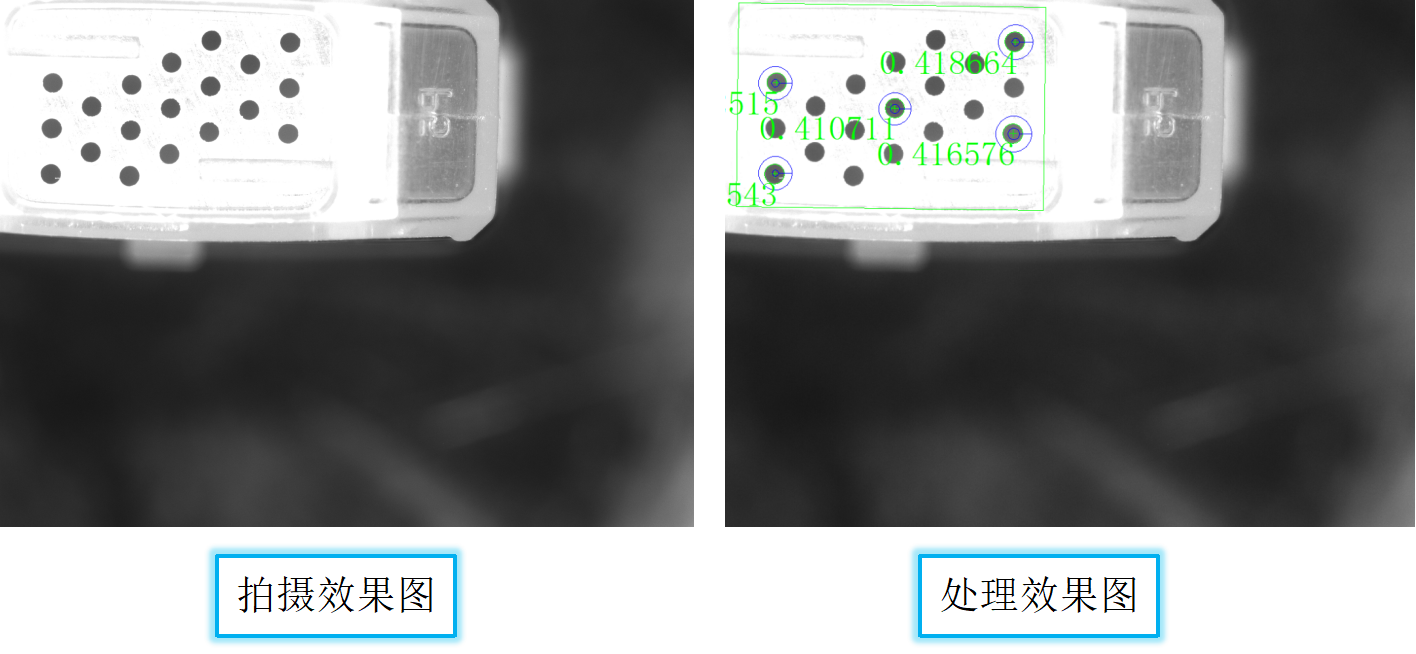

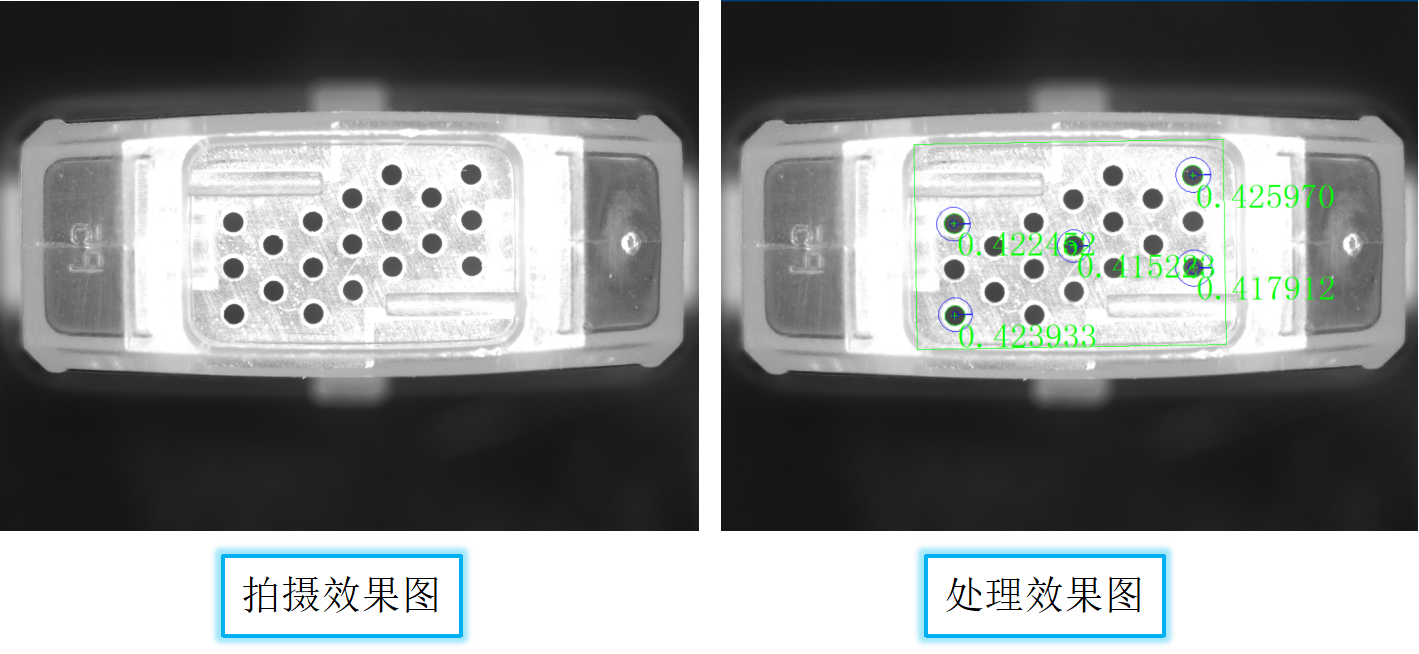

【拍攝與處理效圖一】

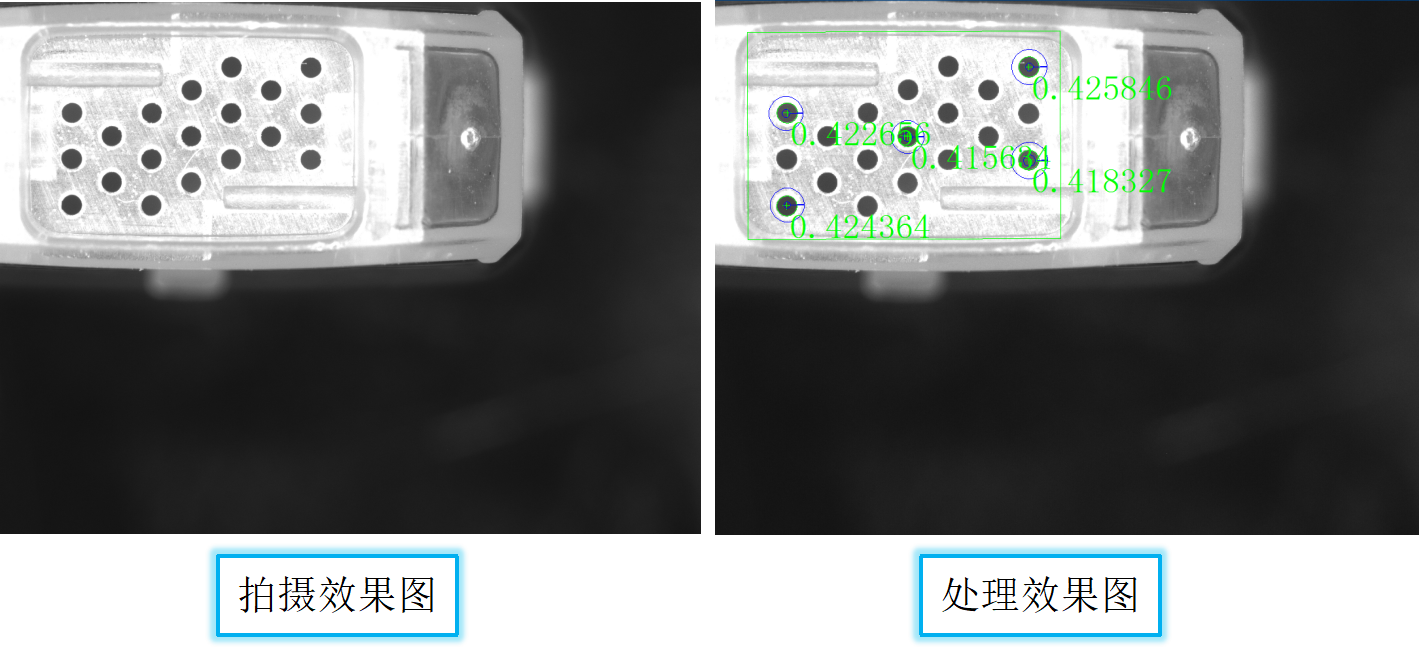

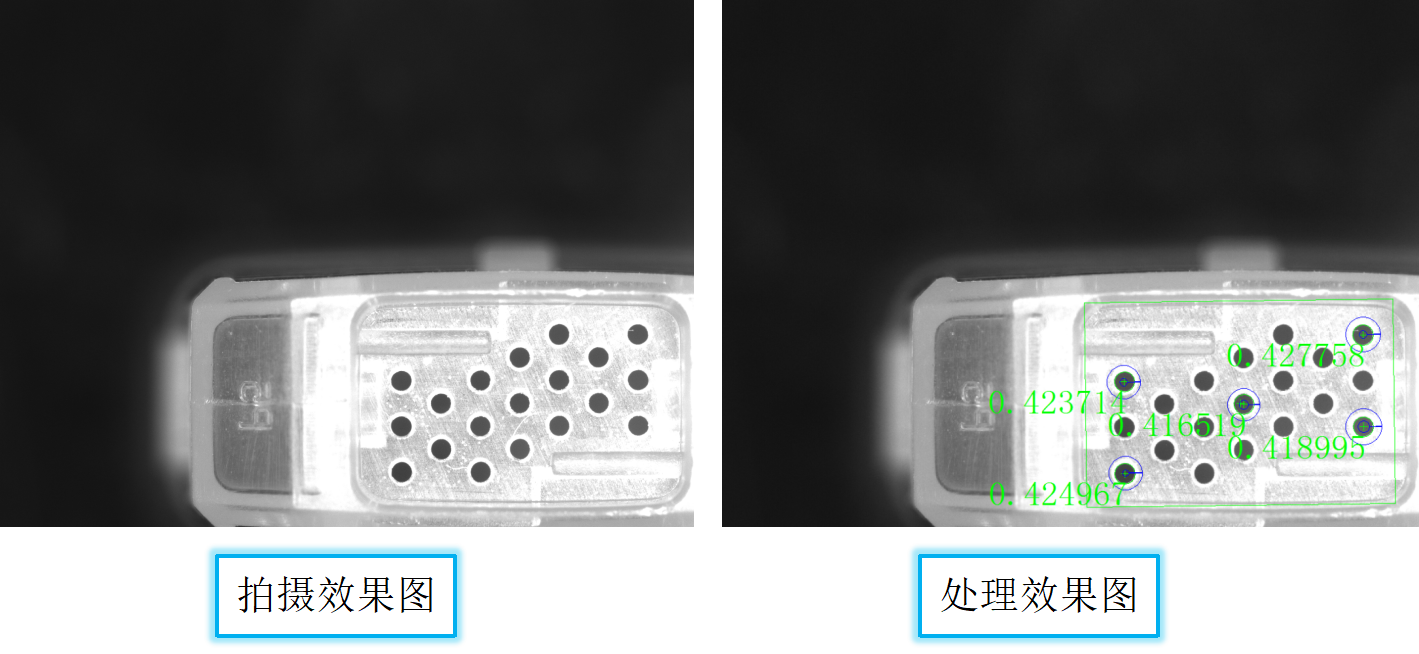

【拍攝與處理效圖二】

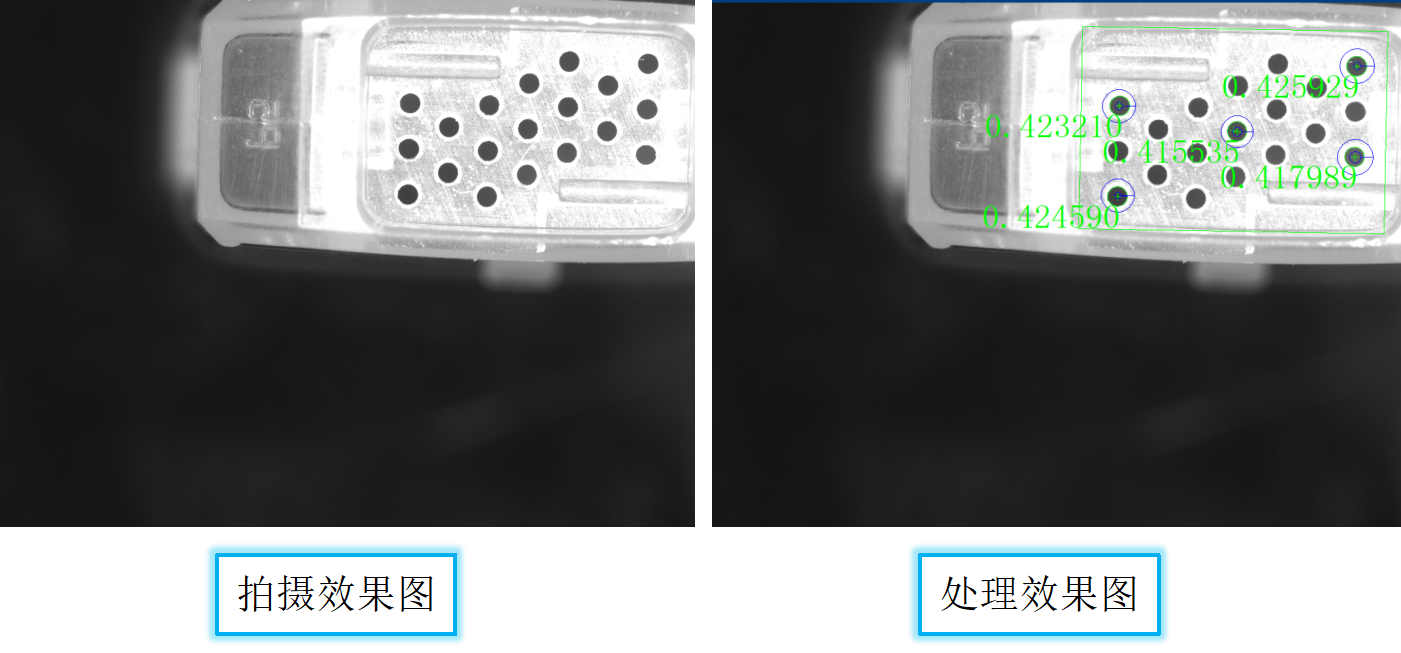

【拍攝與處理效圖三】

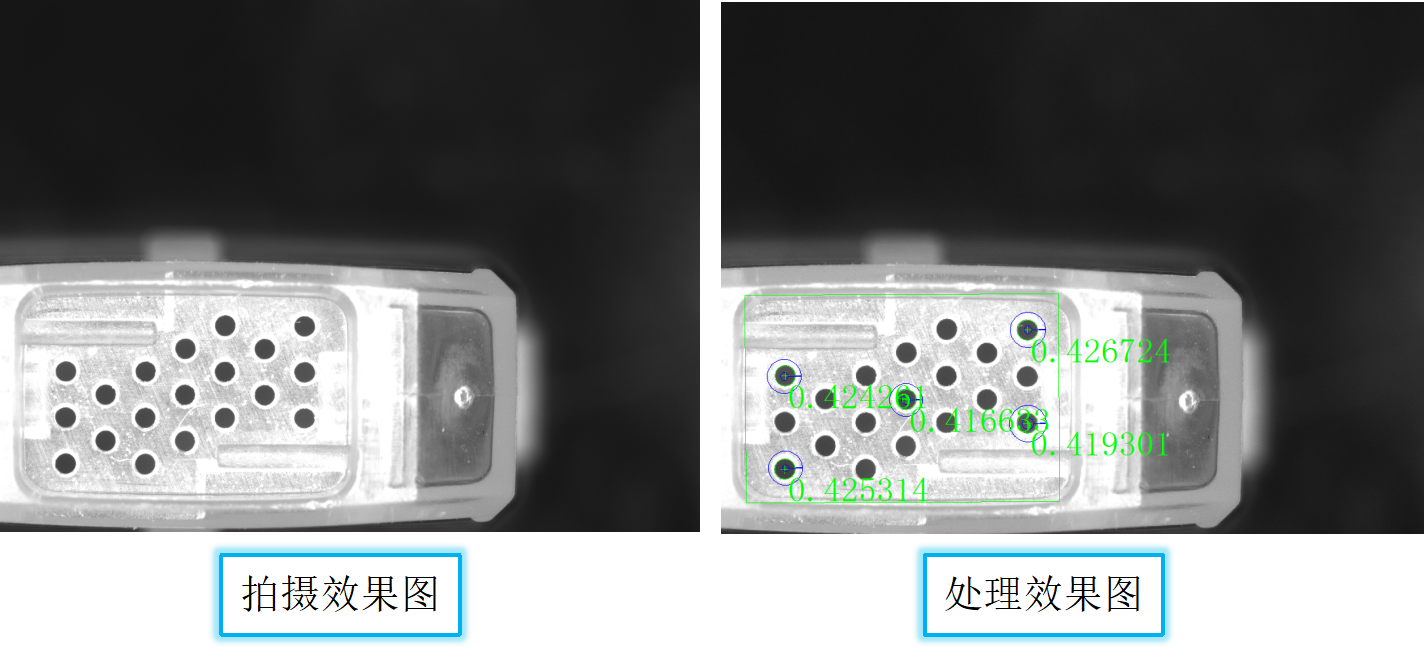

【拍攝與處理效圖四】

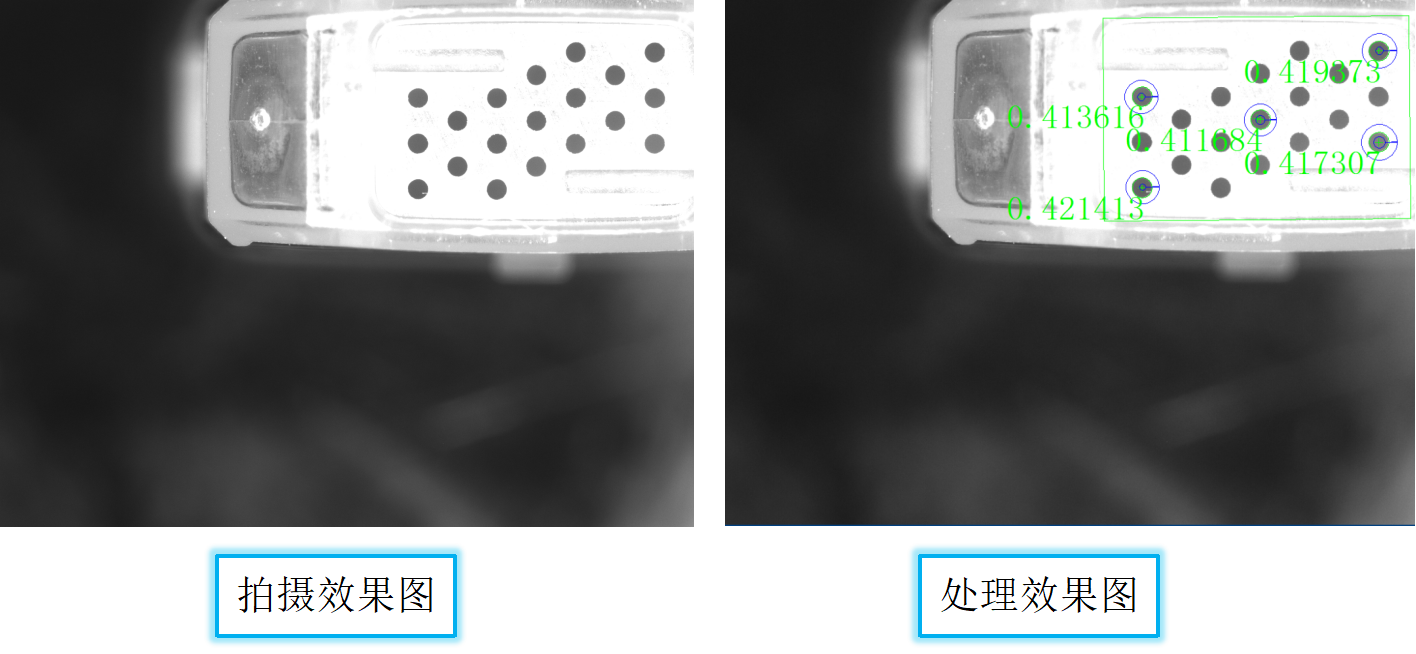

【拍攝與處理效圖五】

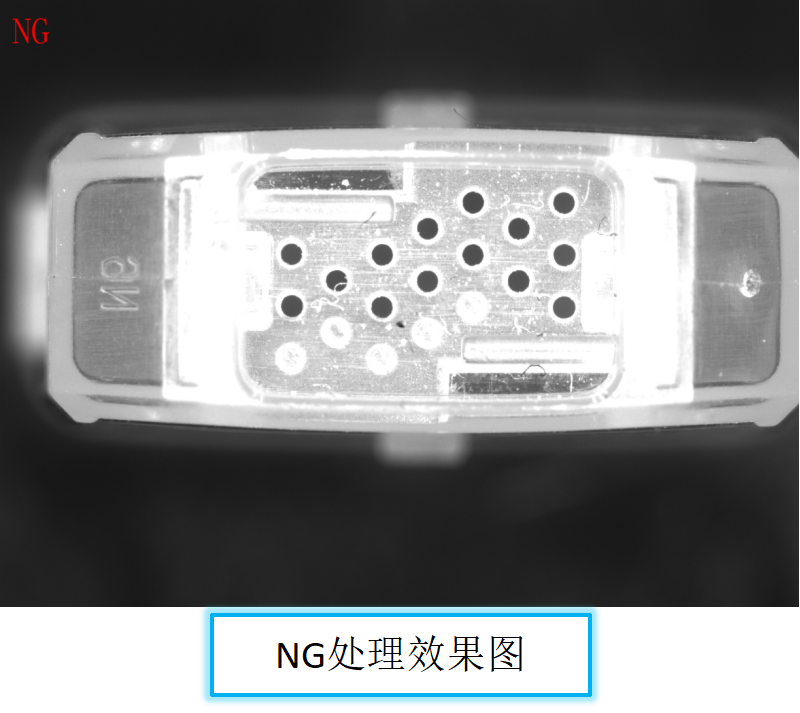

【拍攝與處理效圖六】

【拍攝與處理效圖七】

【拍攝與處理效圖八】

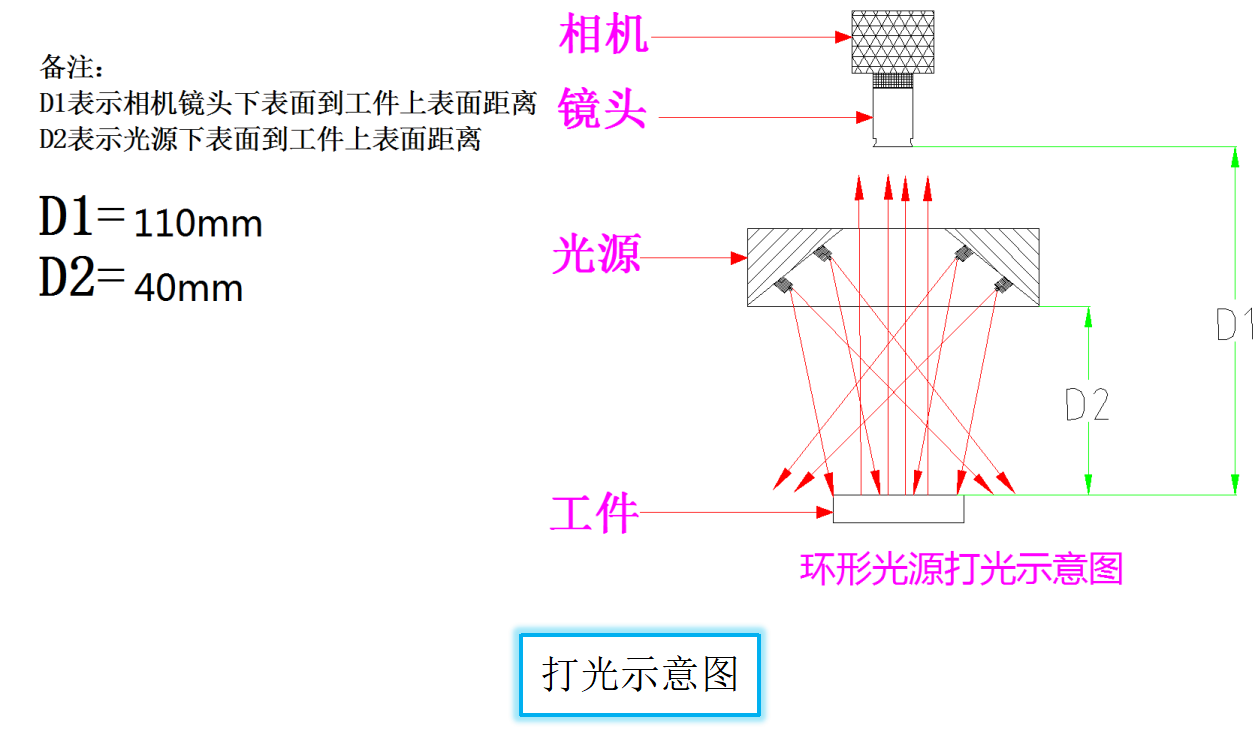

【安裝示意圖】

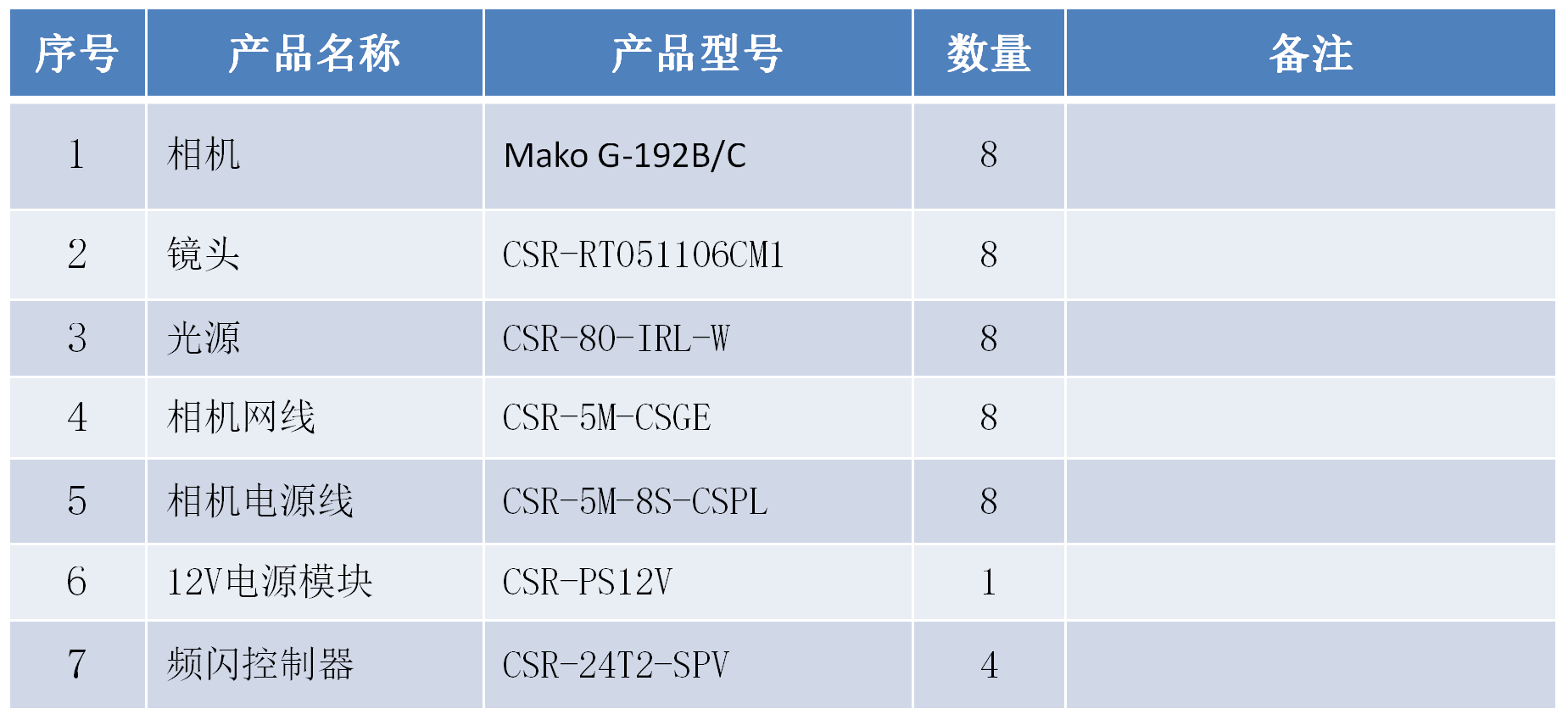

【硬件配置】

【方案評估】

    由于要求6s拍攝64個，8個一組產品的長度是210mm

采取8個相機進行拍攝，一個產品需要500ms左右。由于傳送帶的速度大概為35mm/s，防止拖影所以曝光時間小于250us，建議用頻閃控制器。

   視野：14.5mm*10.5mm

   視覺精度：14.5mm/1628pixel=0.009mm/pixel。
