【檢測目的】

檢測IC引腳位置度、金手指缺陷檢測

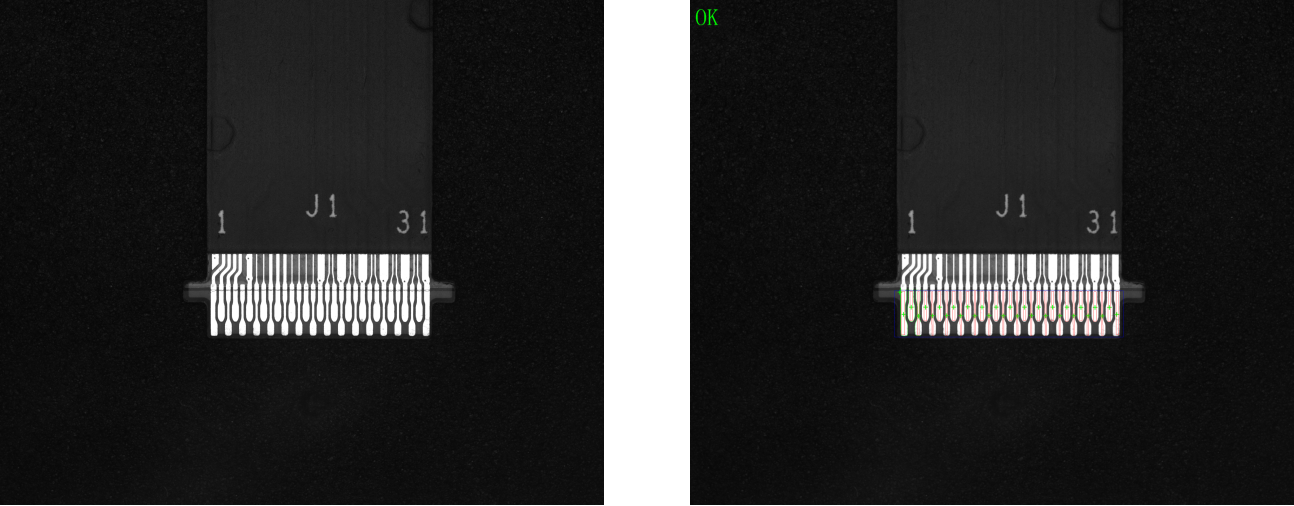

【拍攝處理圖一】 金手指

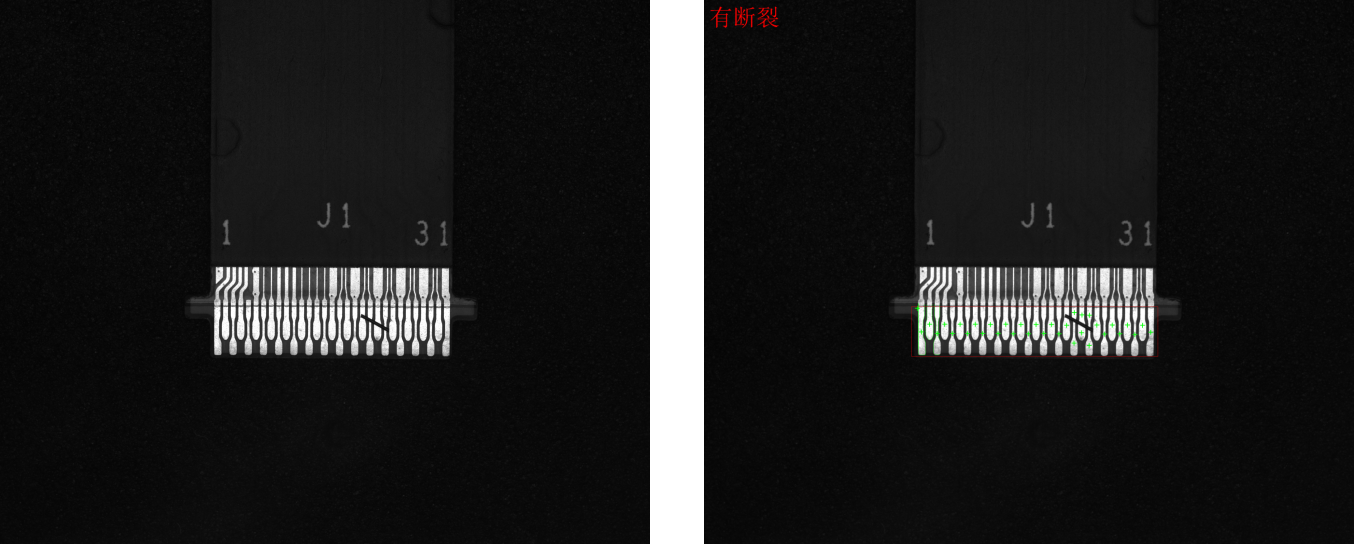

【拍攝處理圖二】 金手指

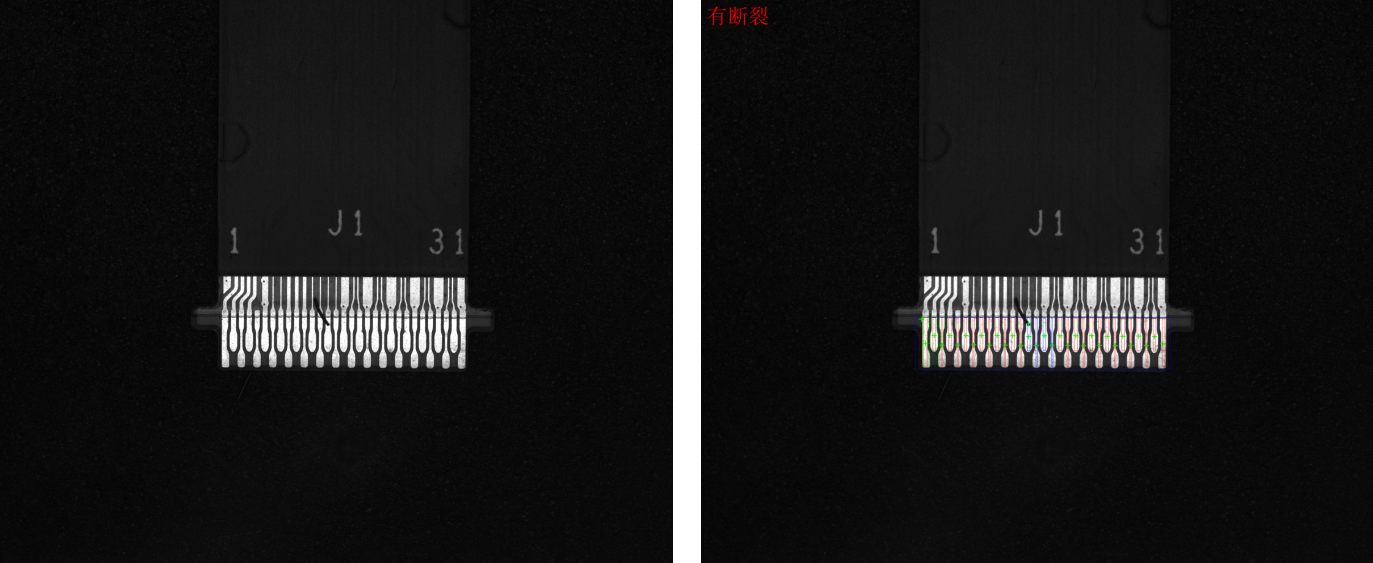

【拍攝處理圖三】 金手指

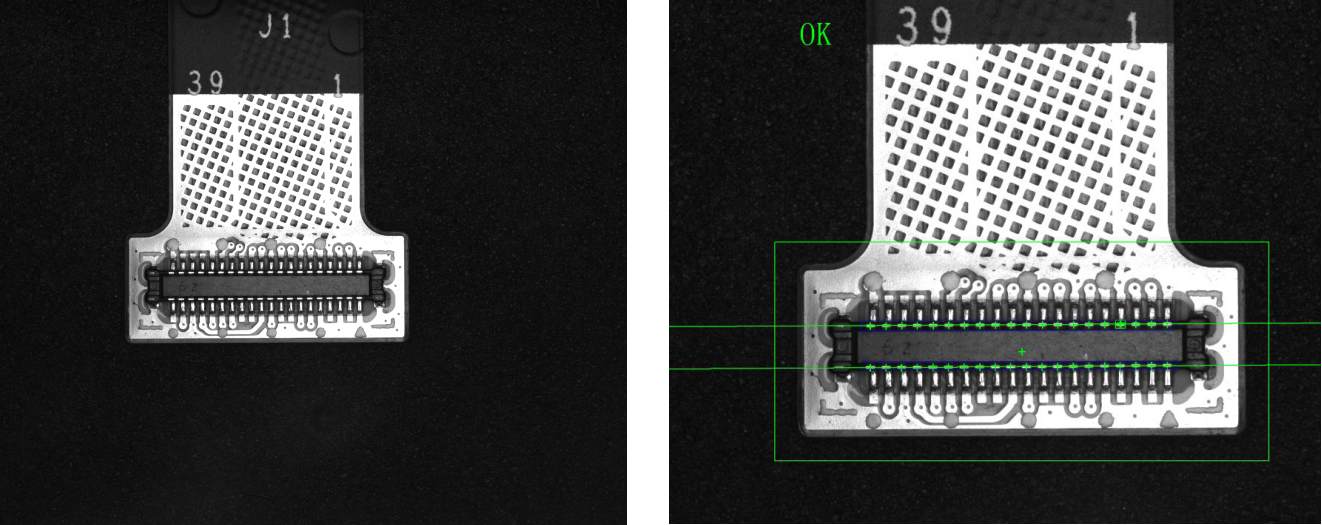

【拍攝處理圖四】 引腳

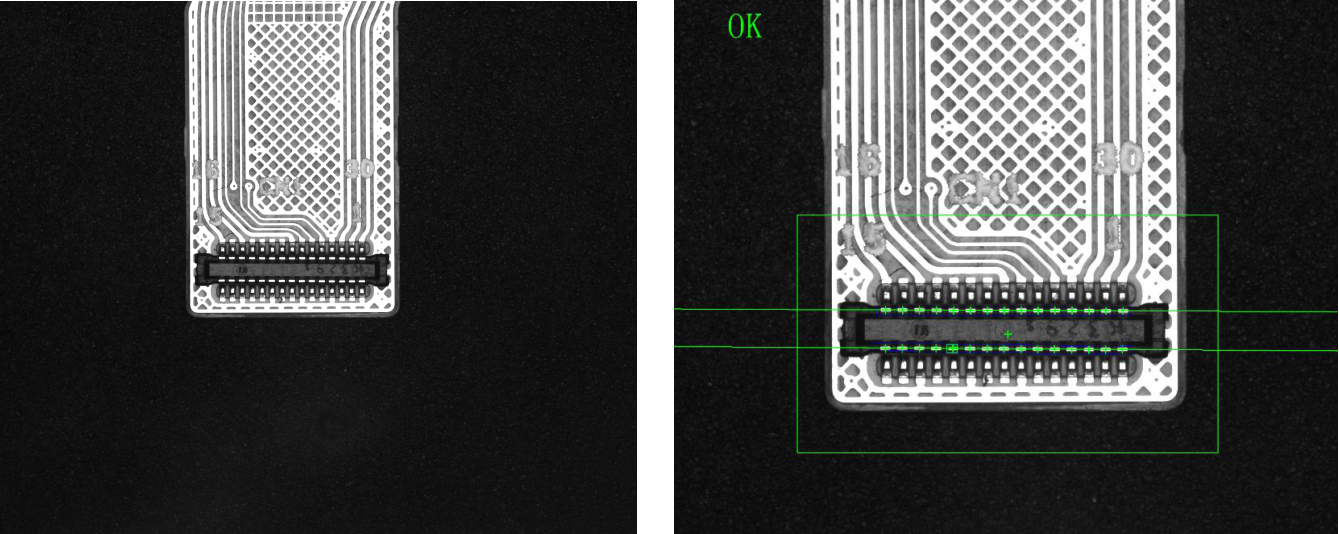

【拍攝處理圖五】 引腳

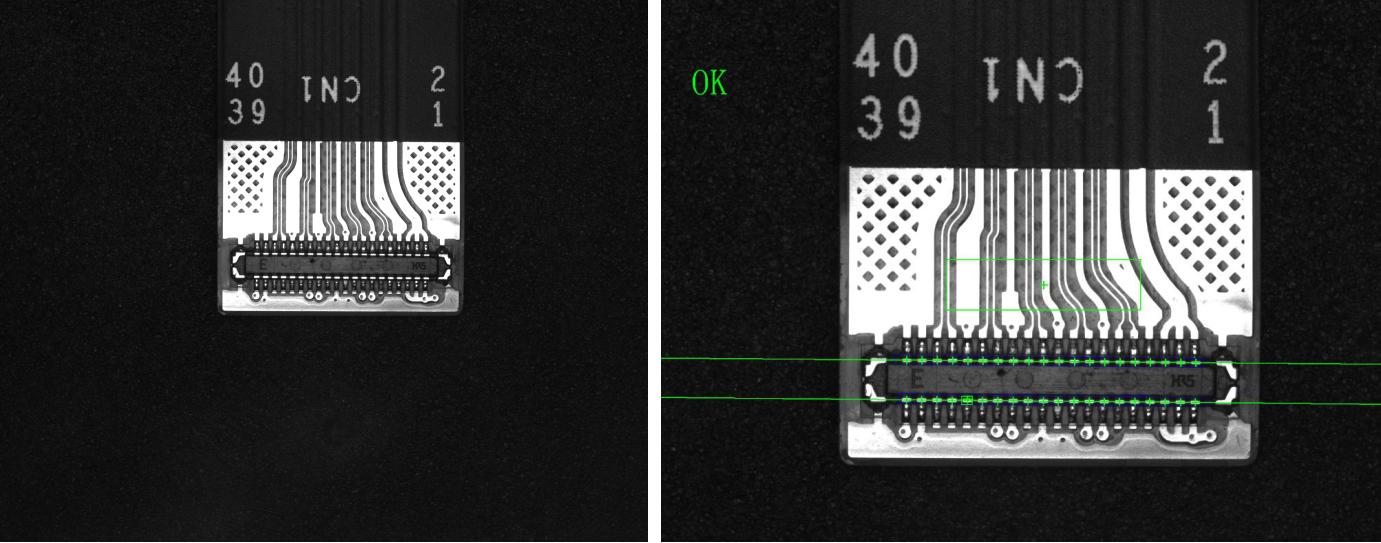

【拍攝處理圖六】 引腳

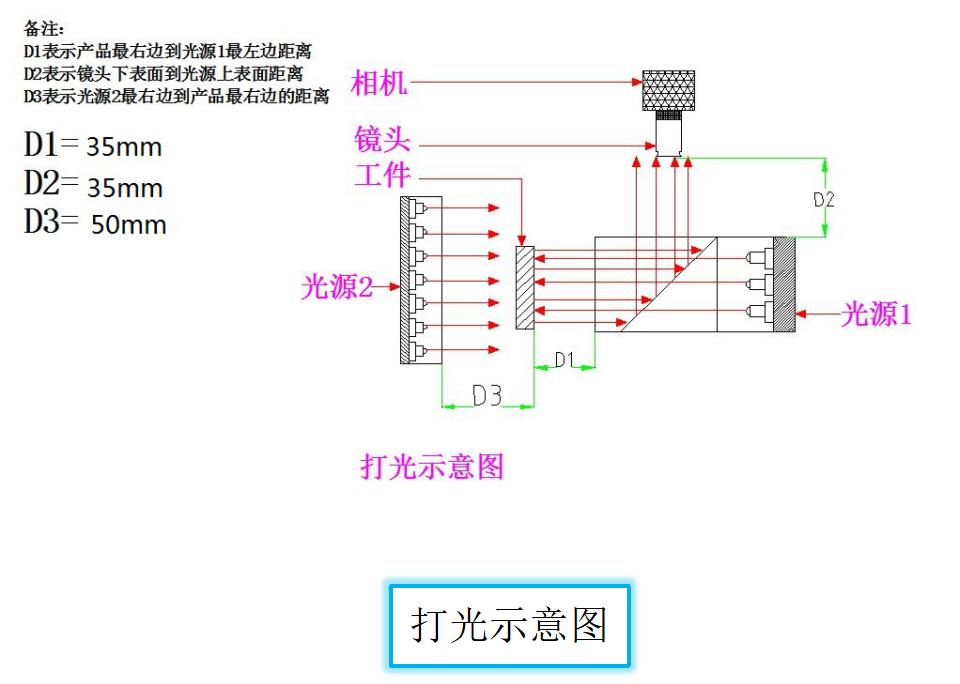

【安裝示意圖】

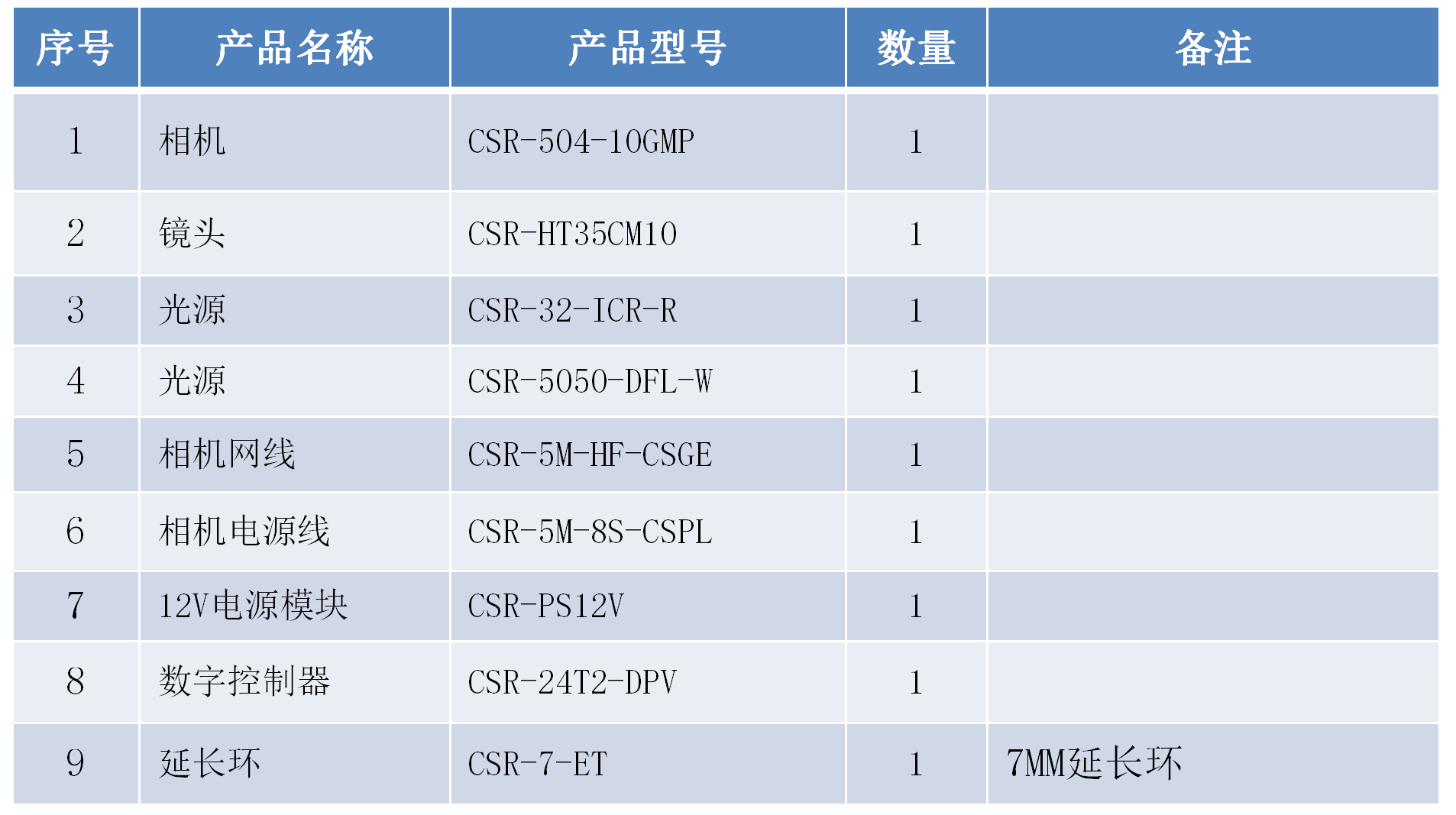

【硬件配置】

【方案評估】

       根據目前的模擬實驗來看，可以檢測出金手指斷裂以及IC引腳位置度，具體還要以實際樣品缺陷為準，拍攝時產品必須要保持水平。

   視野：25mm*18.75mm

   視覺精度：25mm/2448pix=0.01mm/pix。
