【檢測目的】

定位產品，給出中心坐標及角度，機械手吸取到料盤

【客戶要求】

  只拍攝朝上的面，產品不會(huì )疊加

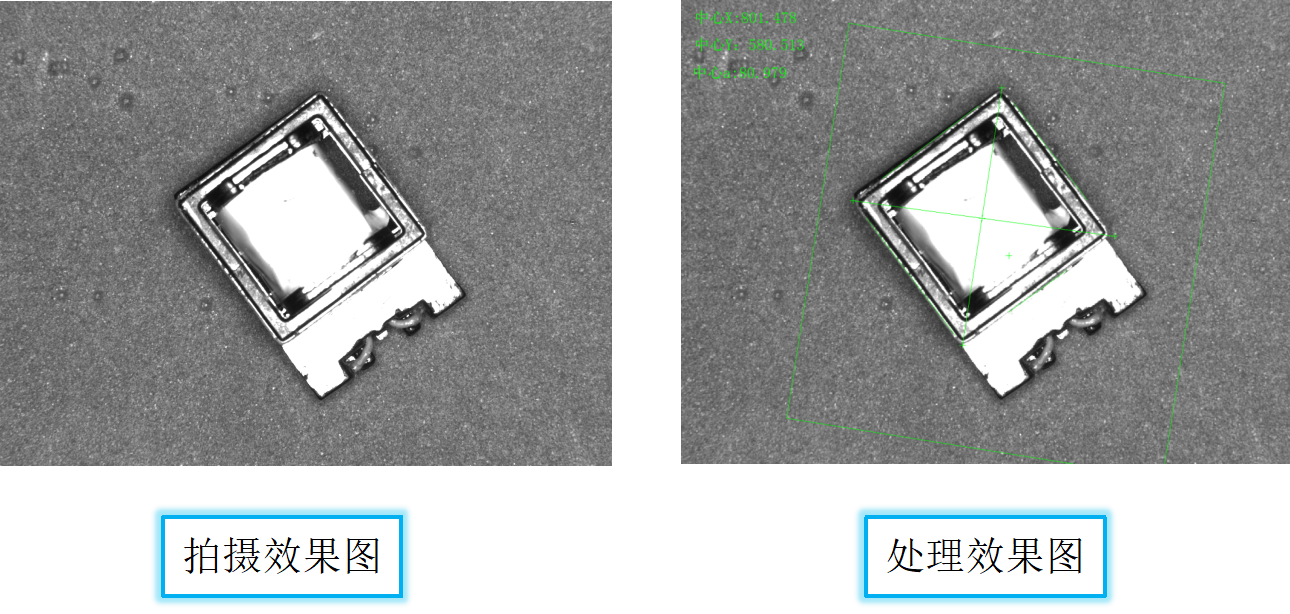

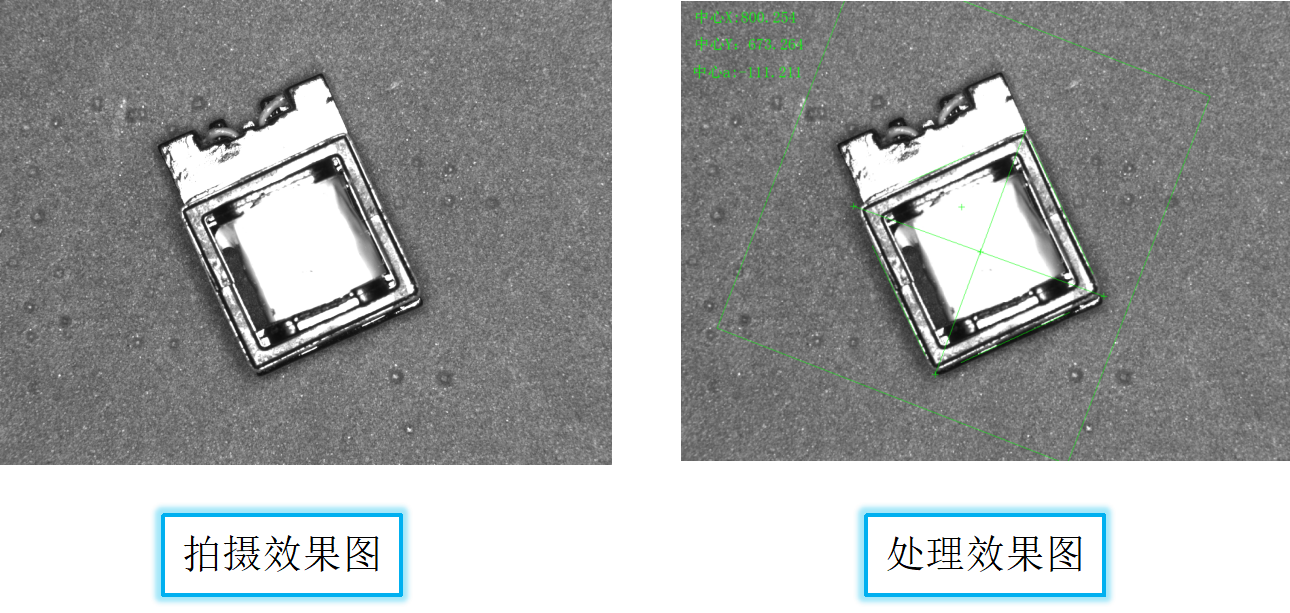

【拍攝與處理效圖一】

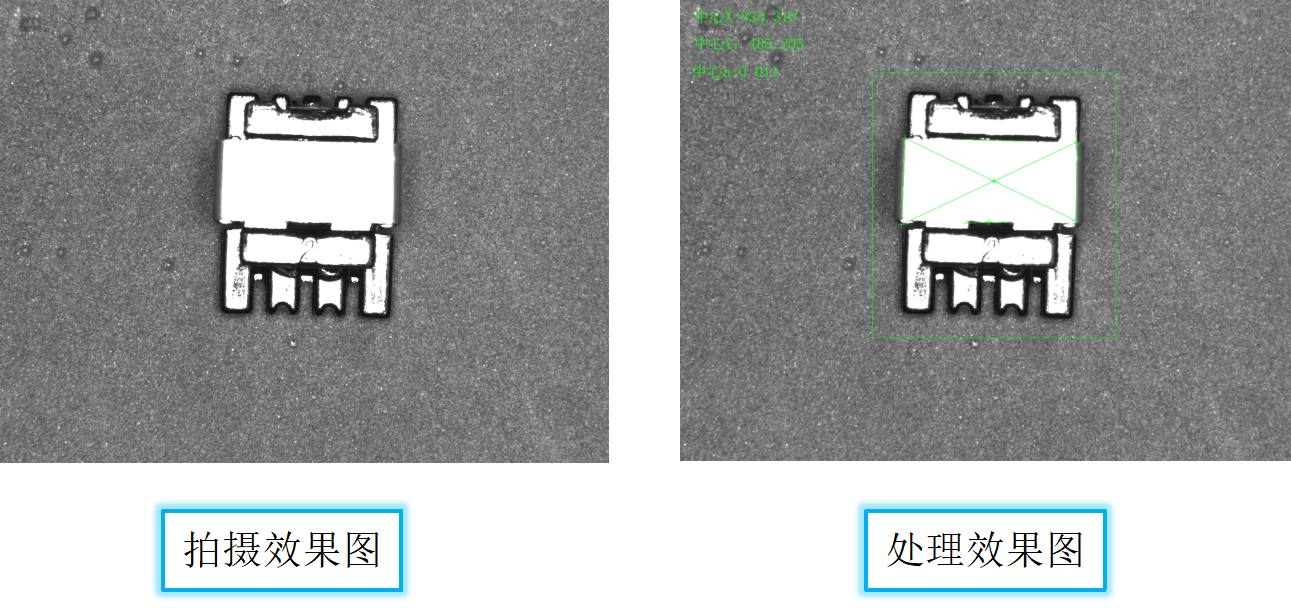

【拍攝與處理效圖二】

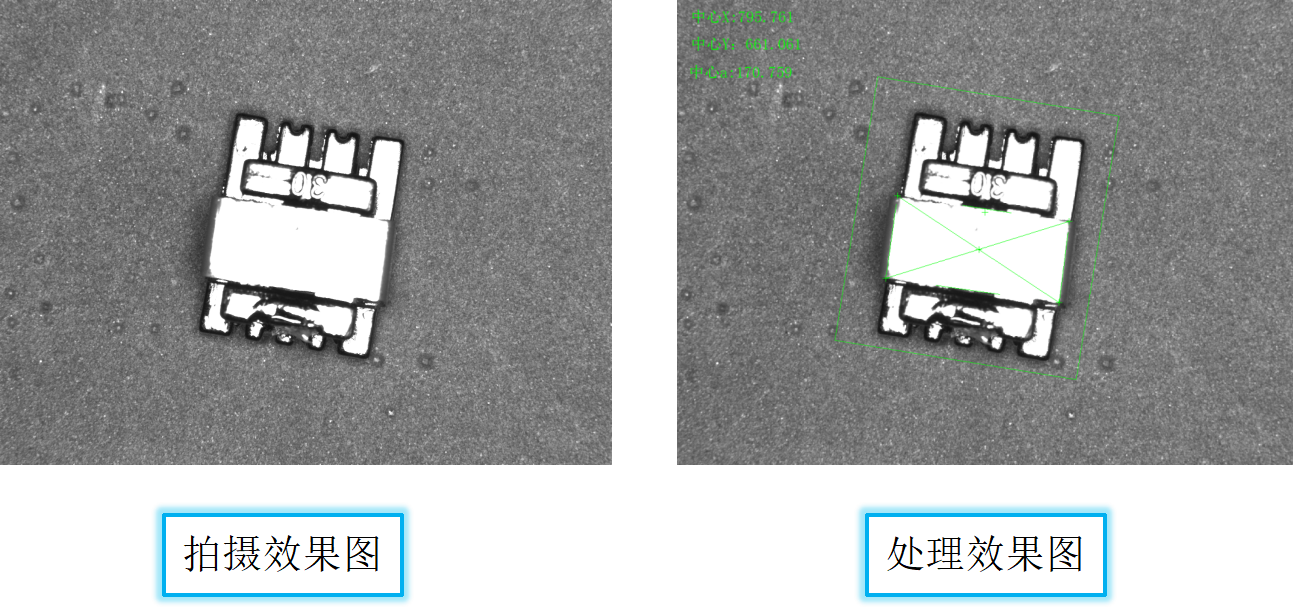

【拍攝與處理效圖三】

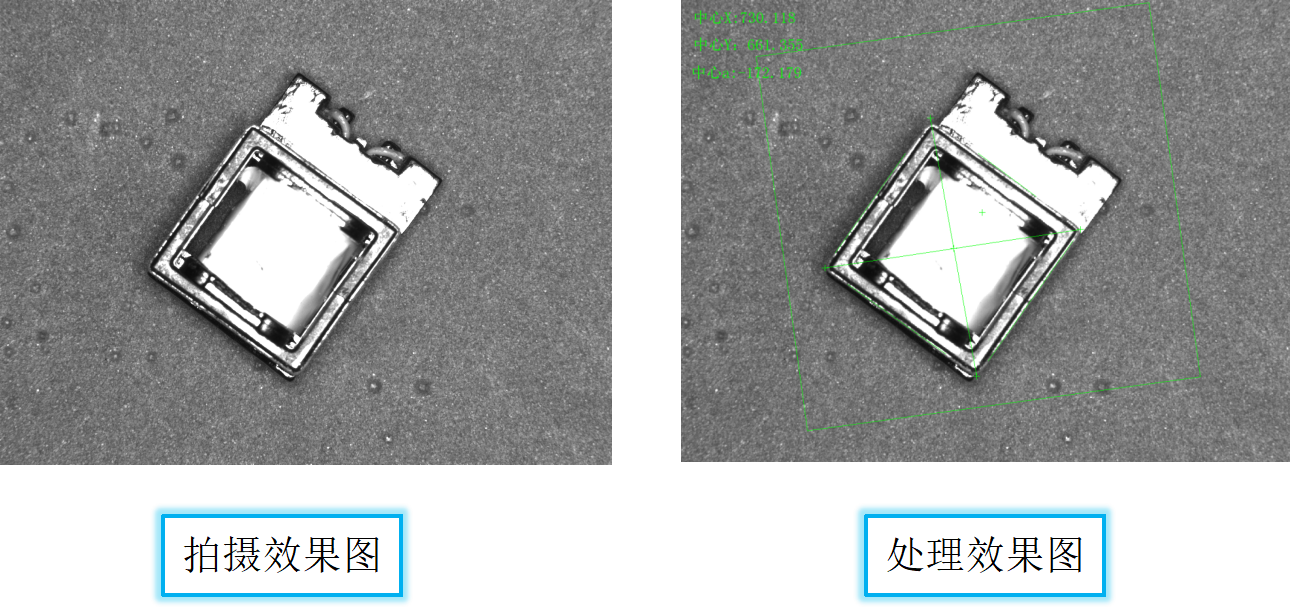

【拍攝與處理效圖四】

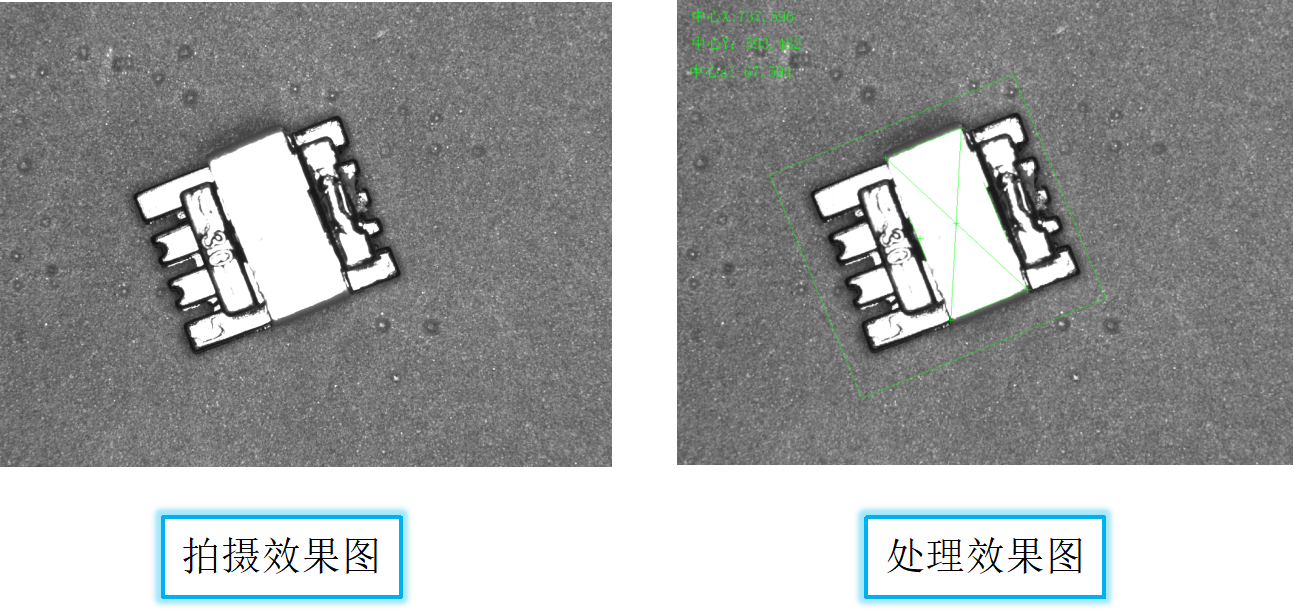

【拍攝與處理效圖五】

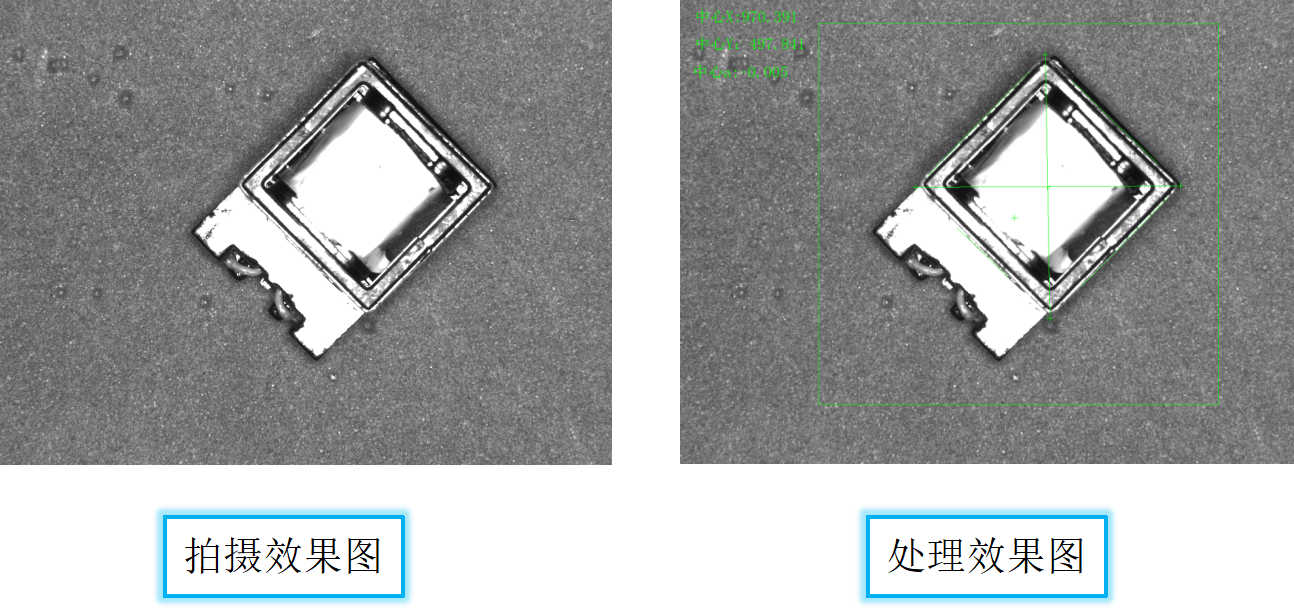

【拍攝與處理效圖六】

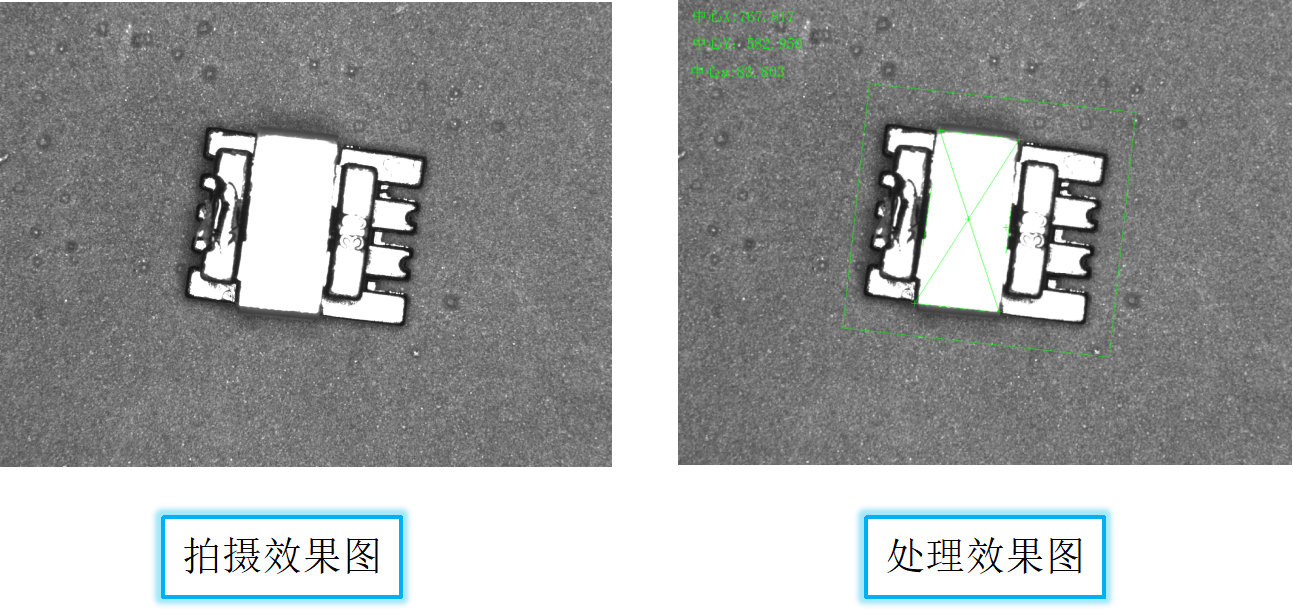

【拍攝與處理效圖七】

【拍攝與處理效圖八】

【方案評估】

          根據目前的圖像和處理結果來看，可以檢測出產品中心位置的坐標和角度（僅適用于目前提供的兩種樣品），背景為模擬傳送帶使用的綠色.目前實驗是在產品放平整的情況下進行的，一次拍攝一個

   視野：43mm*32mm

   視覺精度：43mm/1628pix=0.026mm/pix。

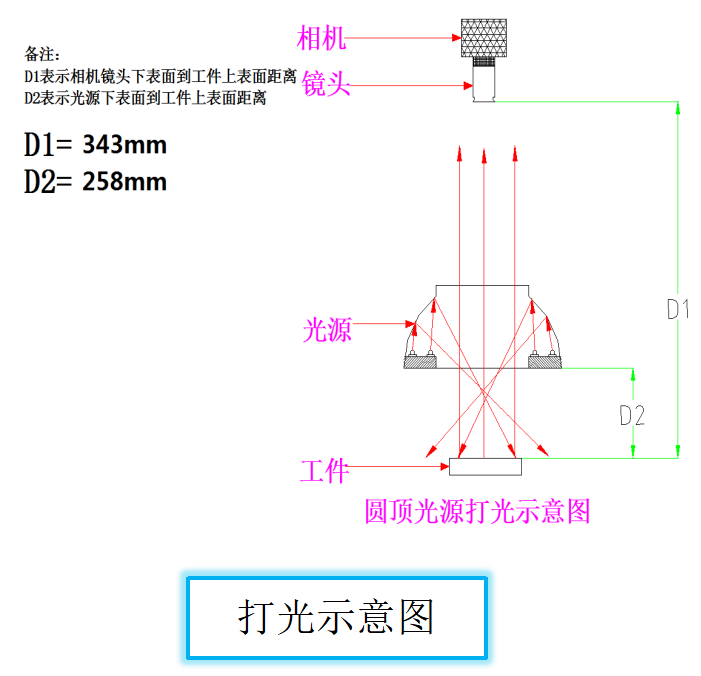

【安裝示意圖】

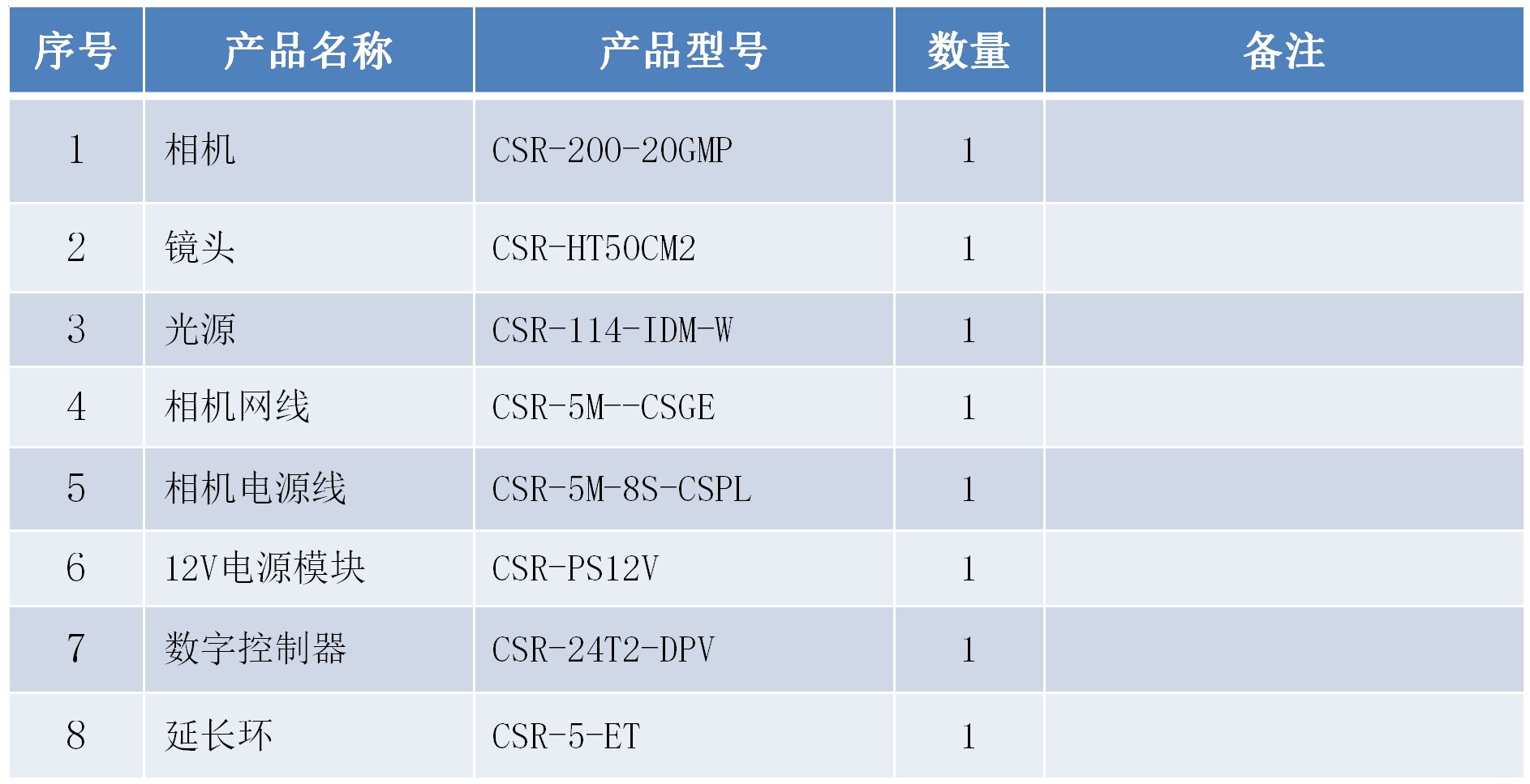

【硬件配置】
