【檢測目的】
測量產品的同心度
大小圓孔毛邊

【客戶要求】

同心度測量要求0.8mm
大圓孔毛邊的測量要求0.2mm
小圓孔毛邊的測量要求0.1mm

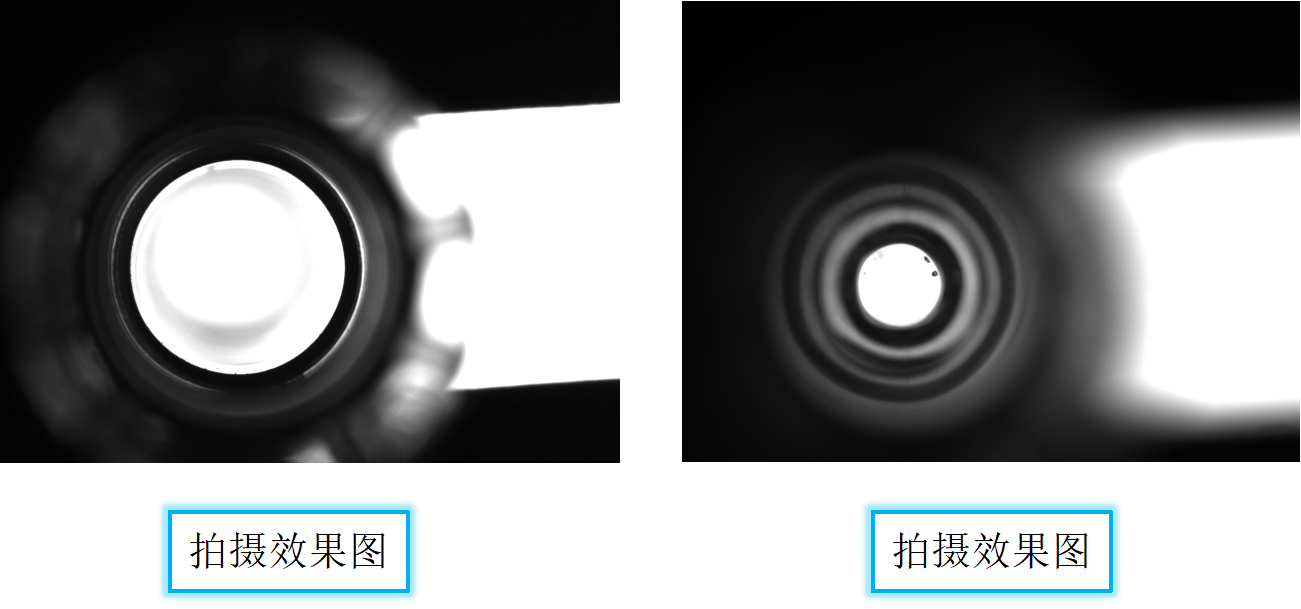

【效果圖片】

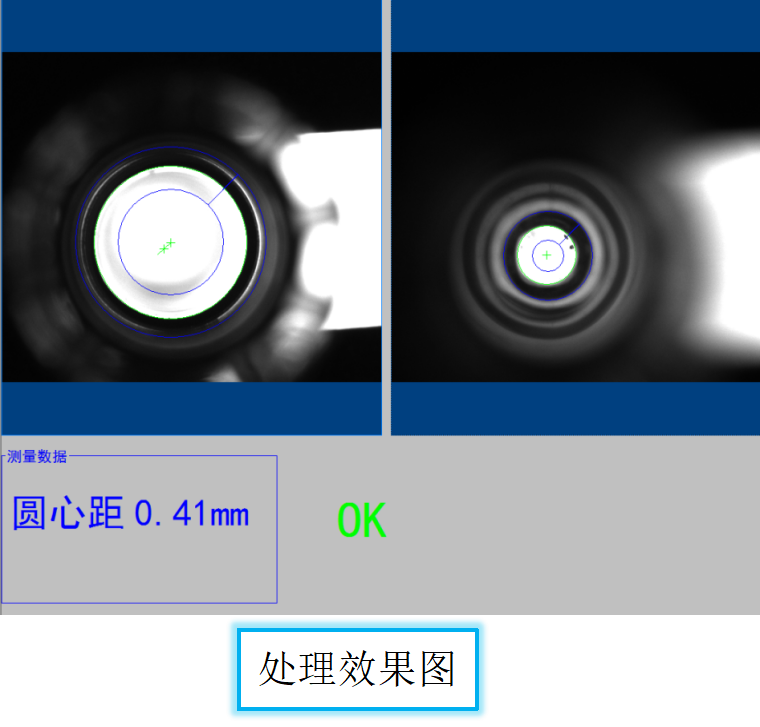

【處理圖片】

【方案評估】

         根據目前的圖像和處理結果來看，可以其同心度進行測量。由于產品的大小圓孔距離大約為25mm，以目前鏡頭這么大的景深難度比較大同時成本也會(huì )很高。所以本方案采取運動Z軸，對大小圓孔分別拍攝。本方案需要Z軸的垂直度、產品與鏡頭垂直度有一定保證。

有下面幾個問題需要了解：

   1. 檢測效率

   2. 上料方式

   3. 大小圓孔的直徑，方便認證時確認是否找的是真實圓

    對于大小圓的毛邊檢測，理論上是可以檢測的。但由于沒有相應的缺陷樣品無法準確的評估，需要提供相應的樣品更加方便認證。

   視野：9.7mm*7.3mm

   視覺精度：9.7mm/1292pixel=0.0075mm/pixel。

【安裝示意圖】

【硬件配置】
