【檢測目的】

點膠之前定位產品，找尋效果較明顯的邊緣位置

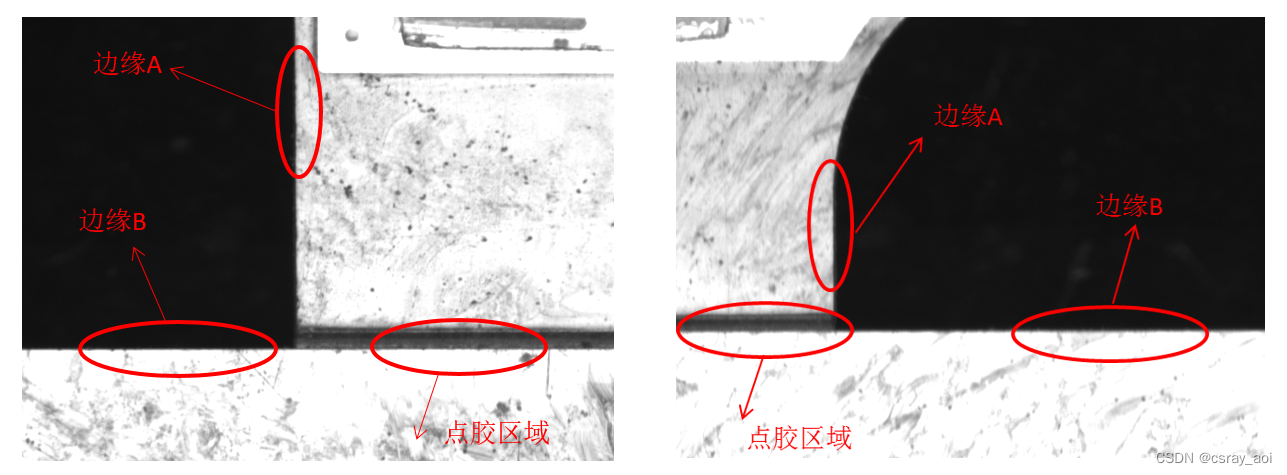

【樣品一】

兩張圖片為一個產品點膠部位的左邊和右邊。通過邊緣A和邊緣B這兩條線可以找出交點位置做為定位點（產品不平會(huì )造成圖像模糊的情況）

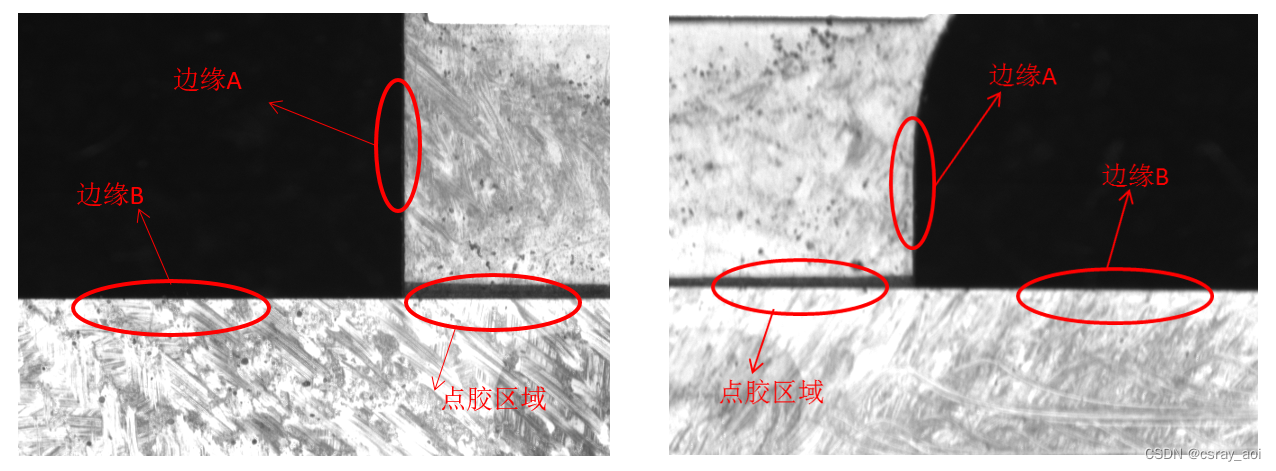

【樣品二】

兩張圖片為一個產品點膠部位的左邊和右邊。通過邊緣A和邊緣B這兩條線可以找出交點位置做為定位點（產品不平會(huì )造成圖像模糊的情況）

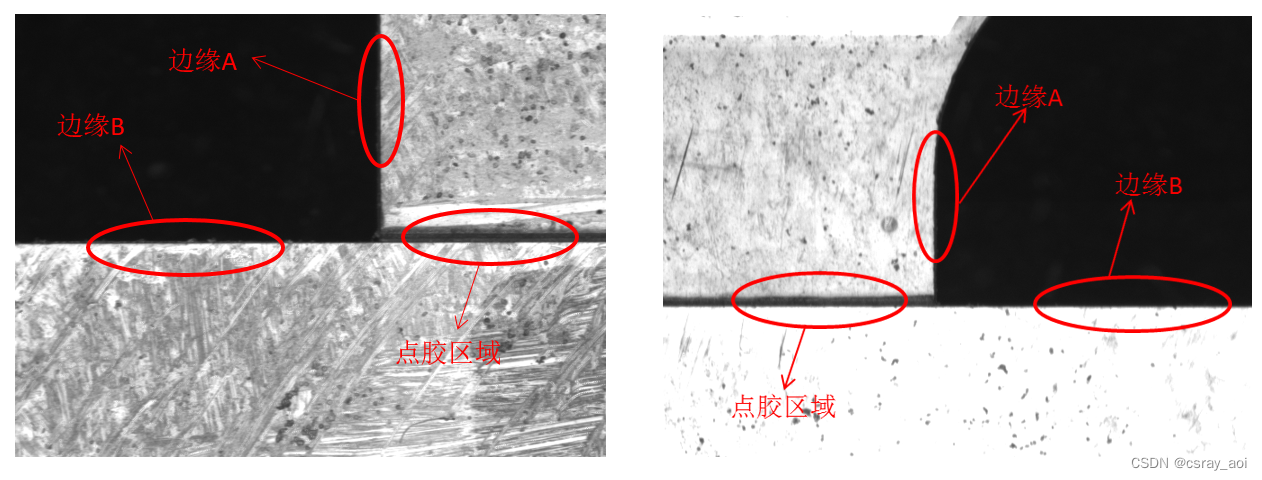

【樣品三】

兩張圖片為一個產品點膠部位的左邊和右邊。通過邊緣A和邊緣B這兩條線可以找出交點位置做為定位點（產品不平會(huì )造成圖像模糊的情況）

【方案評估】

手機屏幕點膠區域機器視覺定位系統根據目前的圖像和處理結果來看，可以找出產品點膠位置較明顯的邊緣，但產品不平的時候圖像會(huì )模糊，背景為黑色

  視野：6mm*4.5mm

  視覺精度：6mm/656pix=0.009mm/pix。

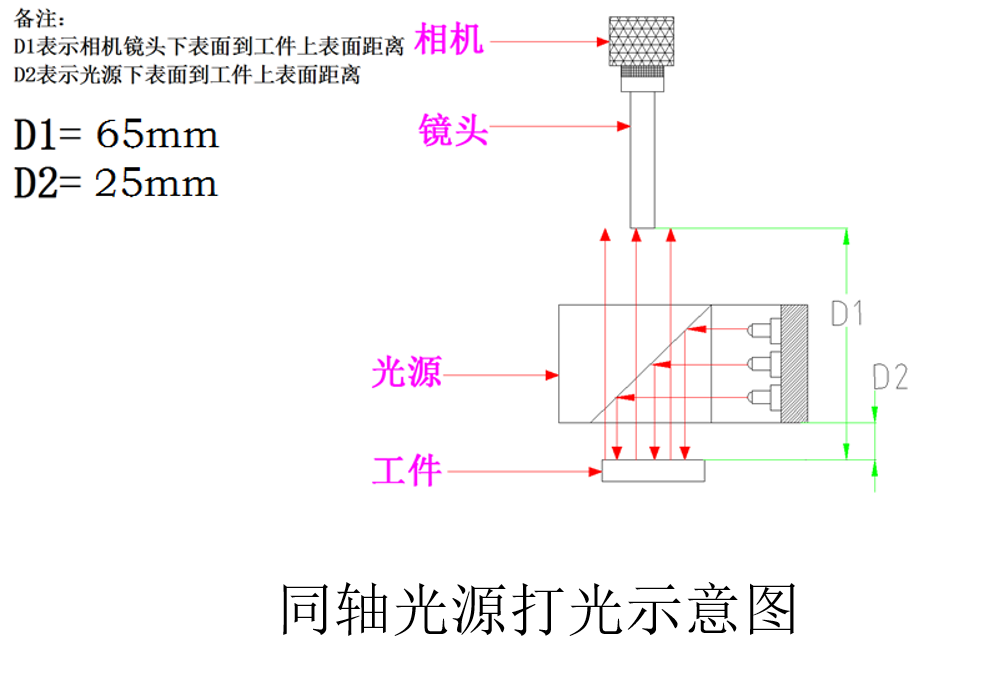

【安裝示意圖】

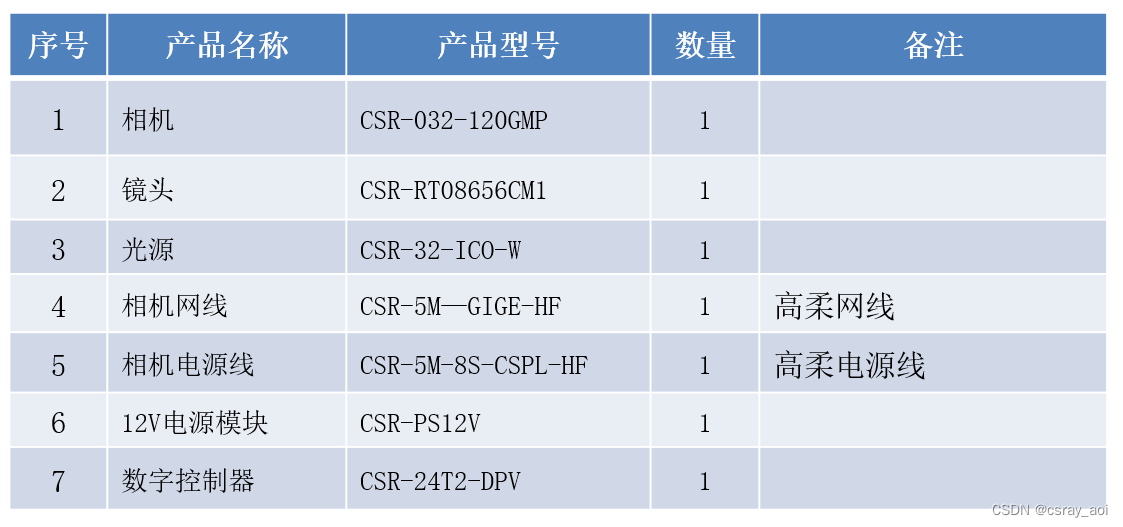

【硬件配置】
