【檢測目的】

五金件機器視覺定位，視覺檢測五金件輪廓并矯正五金件位置進行涂油

【客戶要求】

FOV:540*400mm

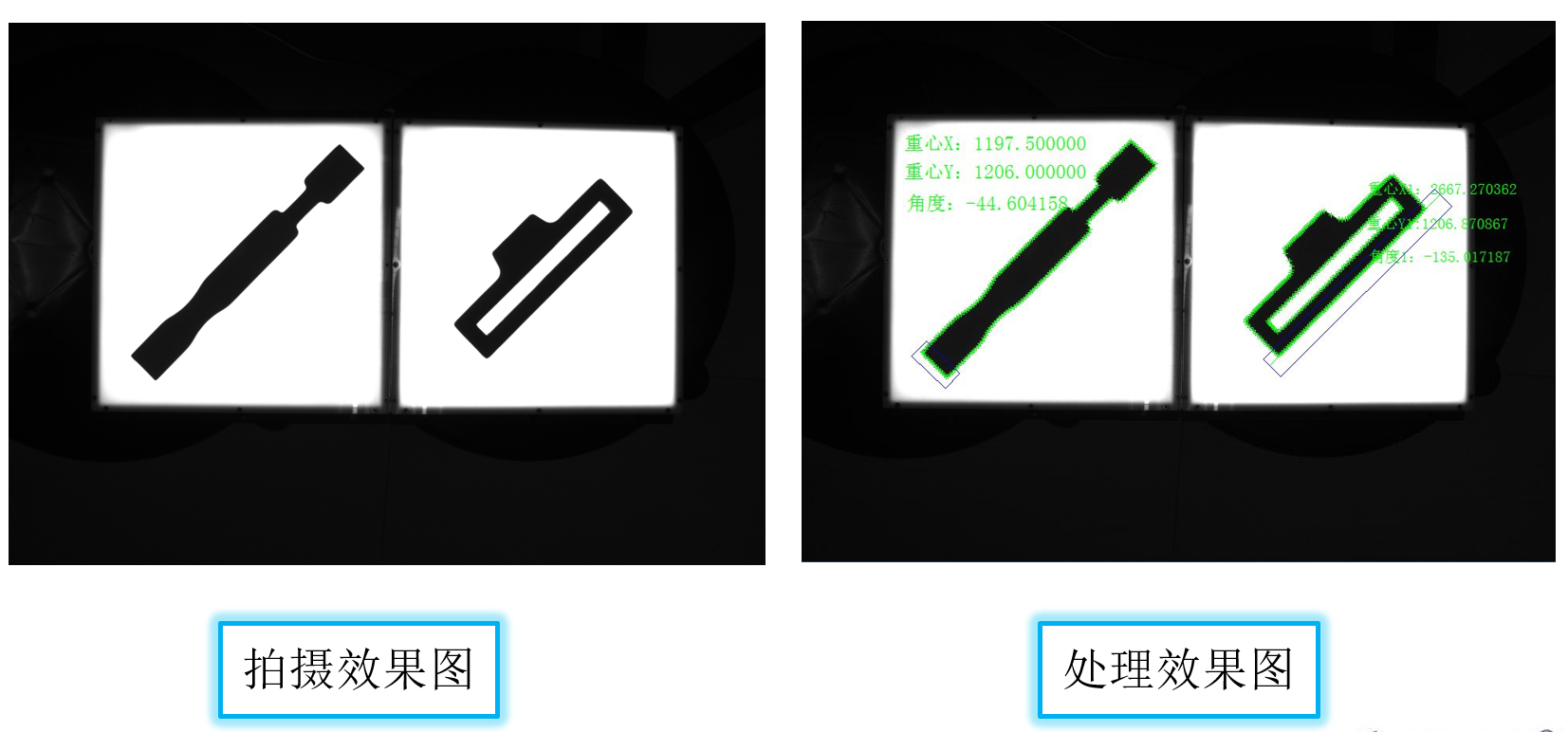

【拍攝與處理效圖一】

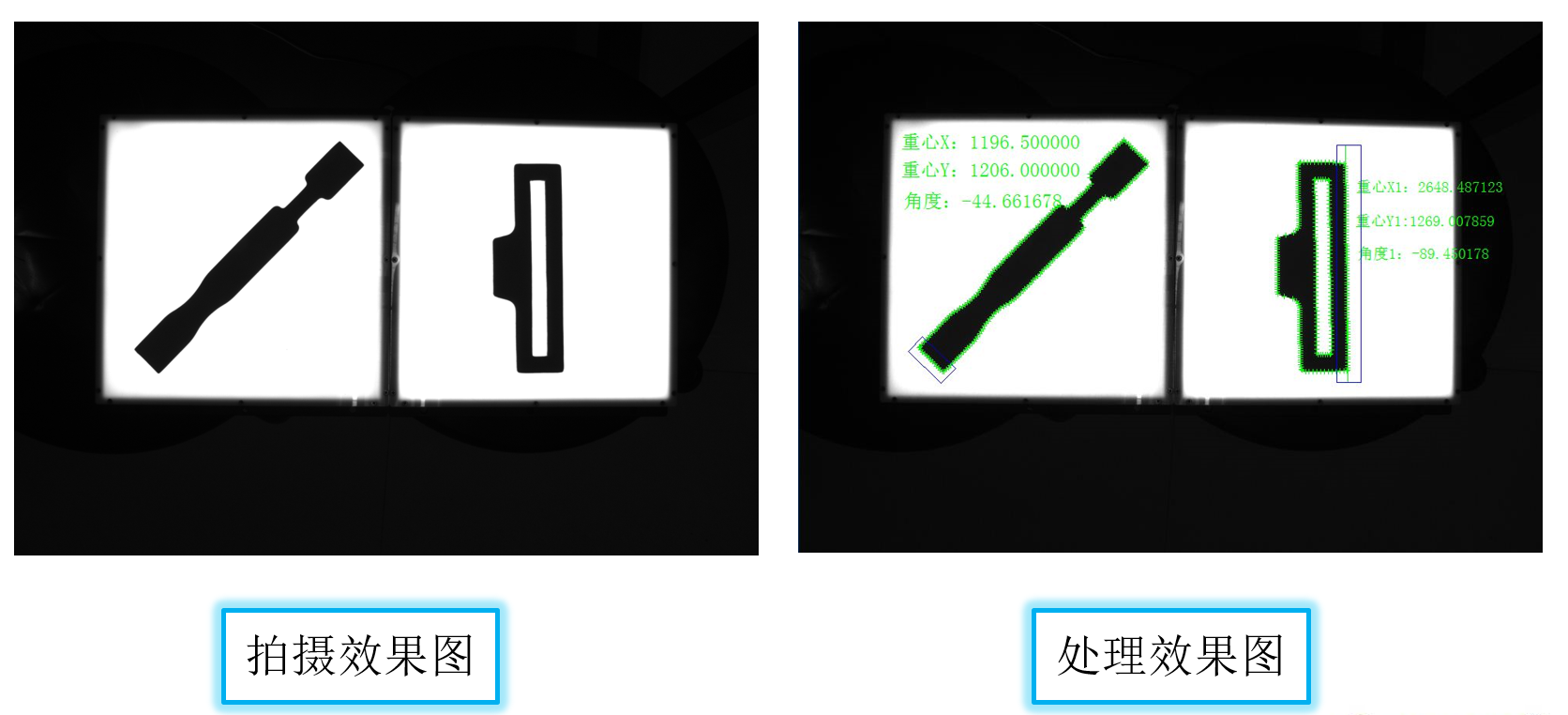

【拍攝與處理效圖二】

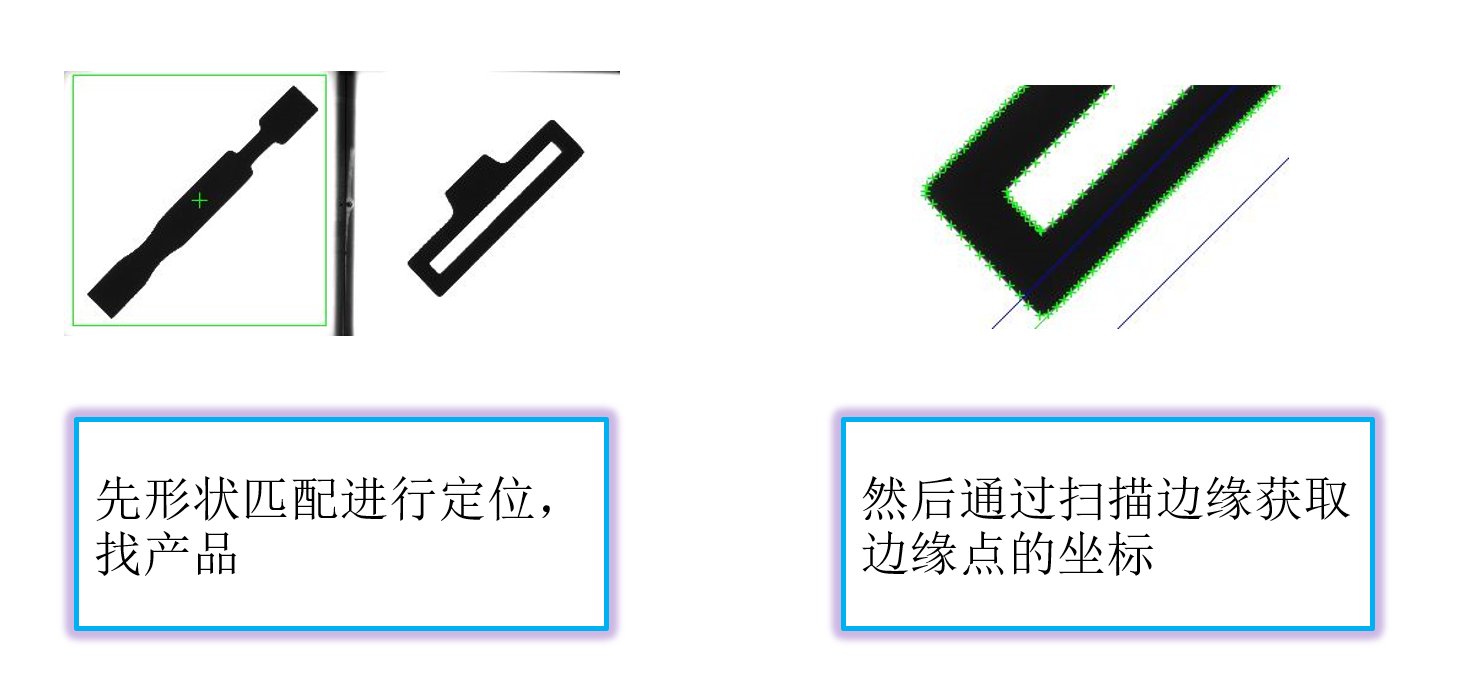

【實驗原理及說明】

【方案評估】

       根據目前的圖像和處理結果來看，可以檢測出產品輪廓并進行位置矯正，提供邊緣坐標供機械手進行涂油。

   視野：543mm*400mm

   視覺精度：543mm/3840pix=0.14mm/pix。

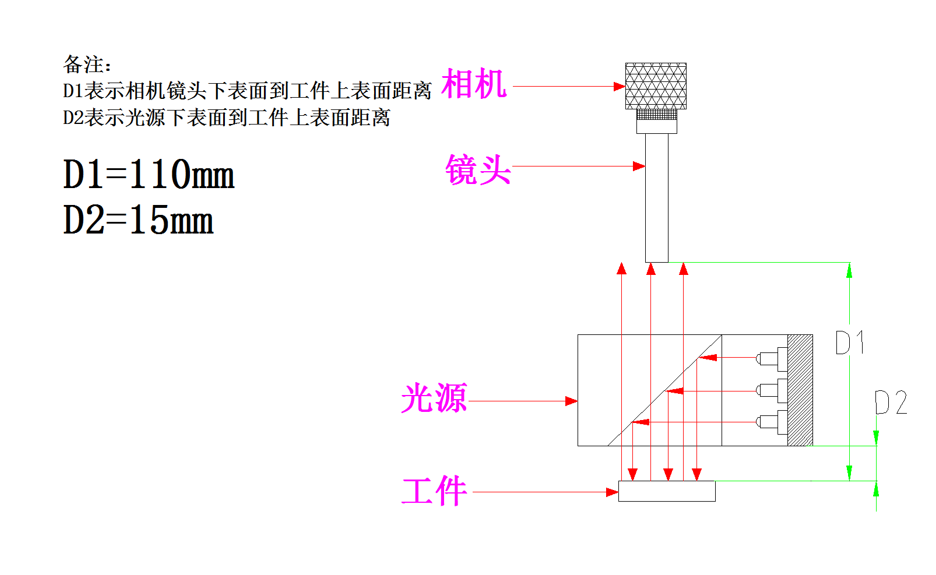

【安裝示意圖】

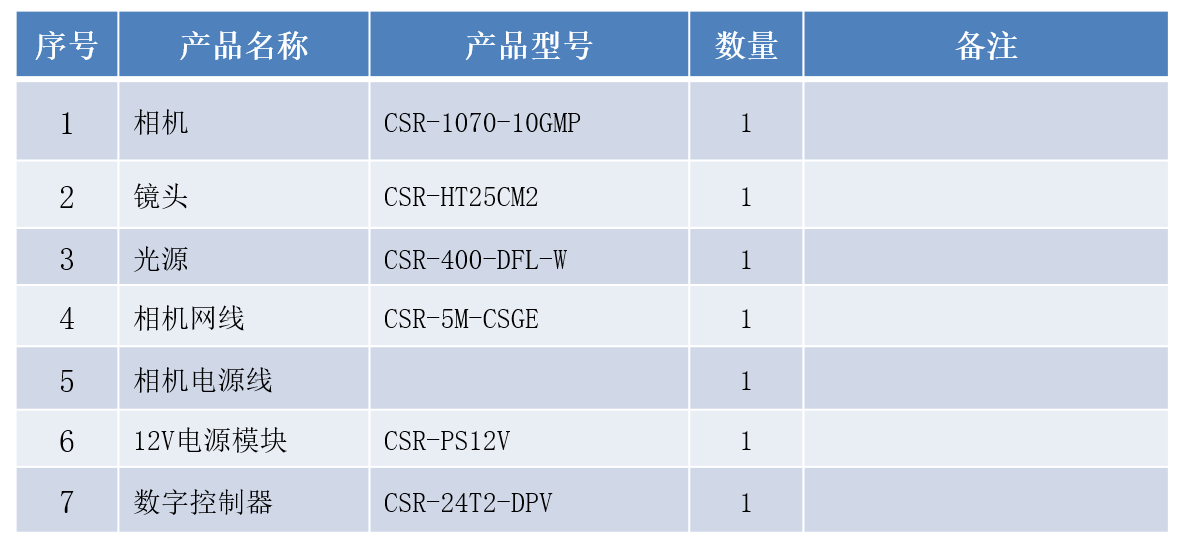

【硬件配置】
